Sistema di automazione di avviamento e di remotazione dei comandi per MIB303
e MMB203
MIBMatic®
è un sistema di automazione
specificamente progettato al fine di automatizzare l’operazione di
avviamento e il funzionamento dell’impianto di depurazione centrifuga del
gasolio Alfa Laval MMB203 e MIB303. L’automazione rende possibile
l’avviamento dell’impianto di depurazione da postazione remota, a tempi
prefissati o su base I/O come ad esempio livellostati.
MIBMatic®

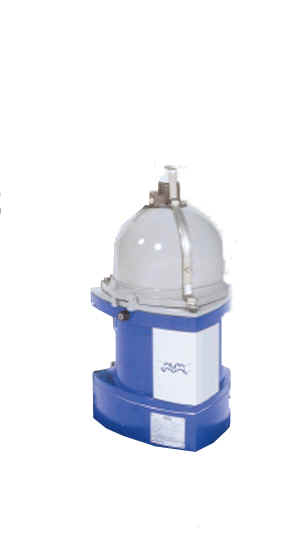

è compatibile con tutti i sistemi di depurazione centrifuga tipo MMB203 e
MIB303.
MIBMatic®
è composto da:
-

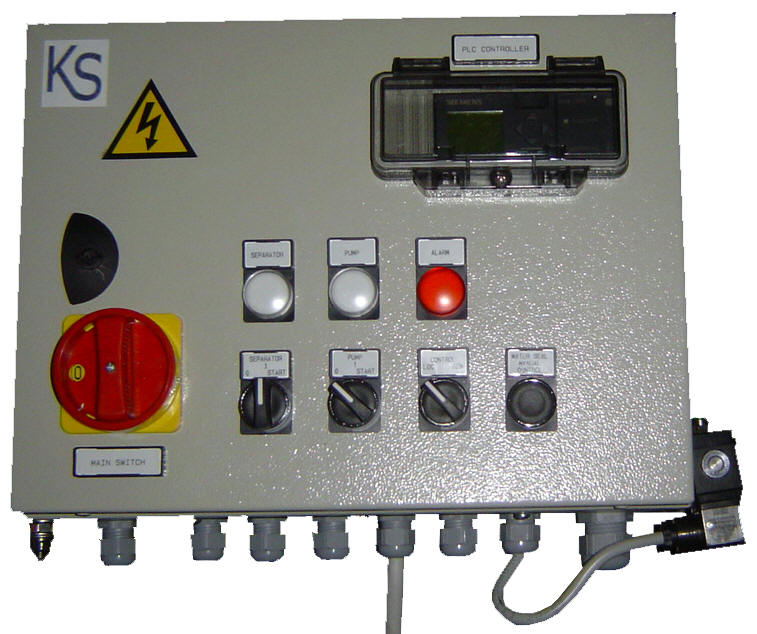

Quadro di controllo con PLC programmato;
-
Elettrovalvola per formazione tasca d’acqua
preassemblata sul quadro;
-
Due tubi flessibili: Φ 10mm, L=1000mm;
-
Raccordi Rilsan Φ 10mm
Caratteristiche tecniche
- Alimentazione 220V – 50/60 Hz
- Cassetta metallica colore finale RAL
7032
- Dimensioni H=300 L=400 P=150 mm
- Protezione IP65
Modalità
Operative:
- Manuale: il depuratore può
essere avviato manualmente escludendo l’automazione;
- Automatica: il depuratore viene
avviato con un semplice comando che può essere remotato;
- Stand By: la fase di
depurazione viene gestita e comandata da segnali esterni come ad esempio
livellostati.
Configurazione minima
richiesta per il funzionamento:
-
Depuratore centrifugo MMB203 o MIB303
- Pompa
di alimento
- Sistema pressostatico di allarme
rottura tasca d’acqua “Outlet Pieces art. # 176477580”
Documentazione tecnica MIBMatic
-
Electric Diagramm.pdf
-
Installation Instruction
-
Operating instructions
-
Starter Control Unit
-
MIB303_Mibmatic_flow_diagramm .pdf
-----------------------------------------------------------------------------------------------------------------------------------

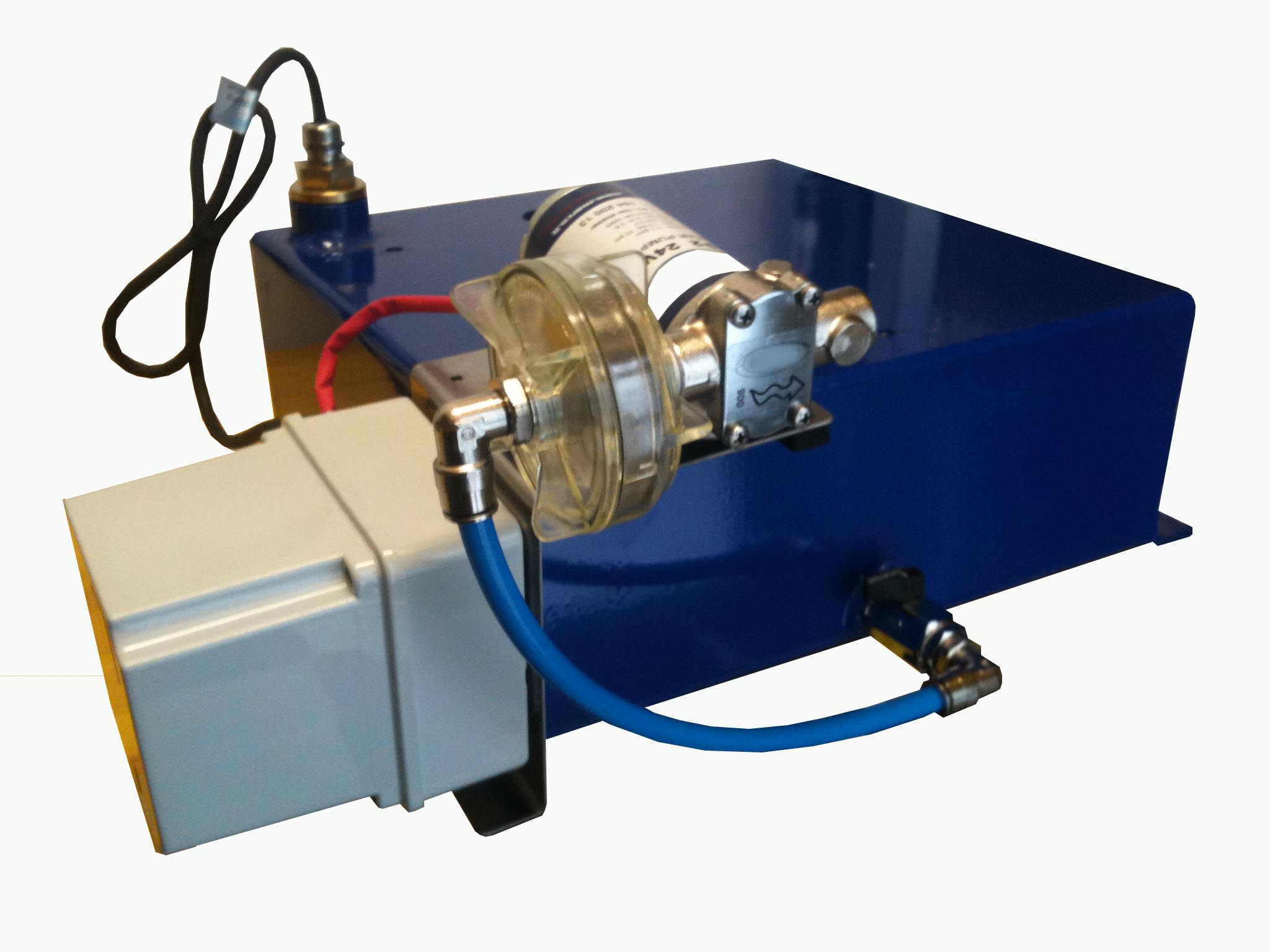

Sistema di rimando morchie - Sludge Removal Kit When it is
needed to remove sludge from bottom sludge tank and we cannot do by normal
way, an SRK can be usefull. It is easy to install and operate
automatically with the level switch already installed on the bottom tank of
the system.
 Dowload thecnical specification:
-
Sludge removal kit for Alfa Laval control panel Instruction Manual rev2
-
Sludge removal kit for MibMatic control panel Instruction Manual rev2.pdf |
